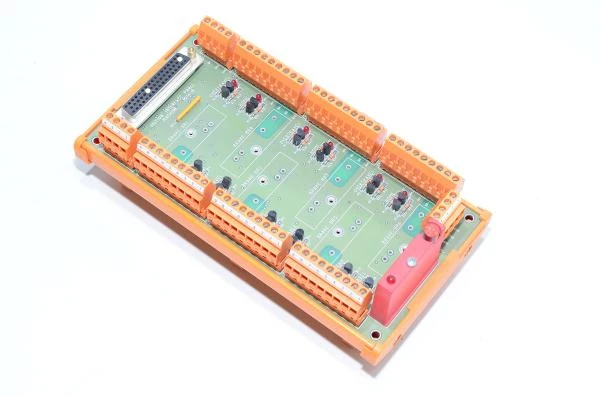

Adept MP6-M 30330-12460 machine motion interface panel 24VDC

MP6-M machine motion interface panel is a motion-control interface module commonly used in robotics and automation systems. It is designed to facilitate connections between motion controllers and various peripheral devices, enabling communication and coordination of motion tasks. The interface is typically used for controlling robotic systems or industrial machines, with provisions for inputs, outputs, and integration with motion subsystems. This module features robust connectivity and compatibility with industrial standards, making it a reliable choice in automation environments requiring precise motion control. It is equipped with Weidmüller terminal blocks for secure wiring and connection​.

MP6-M koneen liikerajapintapaneeli on liikkeenohjausliitäntämoduuli, jota käytetään yleisesti robotiikassa ja automaatiojärjestelmissä. Se on suunniteltu helpottamaan yhteyksiä liikeohjainten ja erilaisten oheislaitteiden välillä, mikä mahdollistaa viestinnän ja liiketehtävien koordinoinnin. Liittymää käytetään tyypillisesti robottijärjestelmien tai teollisuuskoneiden ohjaamiseen, ja siinä on säännökset tuloista, lähdöistä ja integroinnista liikkeen alijärjestelmiin. Tässä moduulissa on vankka liitettävyys ja yhteensopiva teollisuusstandardien kanssa, mikä tekee siitä luotettavan valinnan automaatioympäristöissä, joissa vaaditaan tarkkaa liikkeenohjausta. Se on varustettu Weidmüller-liittimillä turvallista johdotusta ja kytkentää varten.

Machine motion interface panel technical data:

• Digital output specifications:
  • Operating voltage:
    • 5...60VDC
  • Max operating current:
    • 3A 45°C
    • 2A at 70°C
  • Max output voltage drop:
    • 1,6V
  • Max off state leakage:
    • 1mA
  • Max turn on time (hardware):
    • 50µs
  • Max turn off time (hardware):
    • 50µs
  • Logic voltage range:
    • 2,4...8VDC (5V logic)
  • Logic input current:
    • 12mA at 5V
• Digital input specifications:
  • Operational voltage range:
    • 0...24VDC
  • Operational current range:
    • 0...20mA
  • Typical threshold current, per channel:
    • 10mA
• I/O per channel:
  • Inputs:
    • 1x digital input for Overtravel (OT)
    • 1x digital input for Home Switch (HM)
  • Outputs:
    • 1x digital output for Brake Release (BR)
    • 1x independent output for high power enable (HPE)
  • 1x brake module slot
• Model version:
  • PCA 10330-12460 rev A
  • PCB 20330-12460
  • WTI-96026/76-0

Download Adept MP6-M 30330-12460 machine motion interface panel technical datasheet
