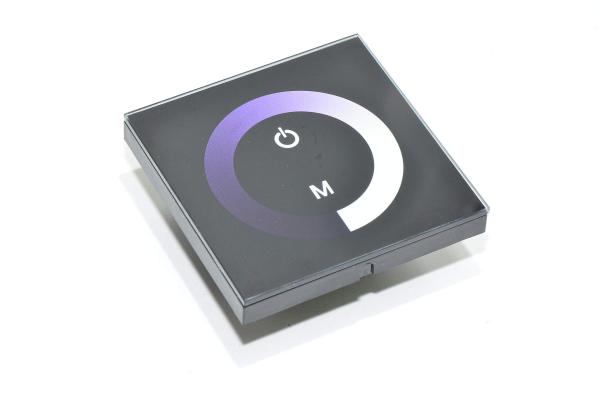

TM06 1-kanavainen uppoasennettava PWM himmennin LED:lle 12-24VDC, 3x 4A *uusi*

Pieni näppärä hipaisuhimmenninmoduuli erilaisiin LED asennuksiin. Kytke vain LEDien käyttövirta sarjaan tämän himmentimen kanssa ja olet valmiina käyttämään koko vehjettä. Himmennintä voidaan käyttää aina yksittäisestä LED:stä kokonaisiin LED nauhoihin tai muihin isompiin virityksiin asti, kunhan laitteen max virrankesto ei ylity.

Himmenninyksikön tekniset tiedot:

• Toimintatapa:
  • Hipaisutoiminen PWM himmennin LED:lle
  • Hipaise painiketta:
    • Hipaisemalla portaaton himmennys pyöreästä renkaasta
    • M napista portaittain 10% välein
    • Virtanapista päälle edelliseen himmennysarvoon tai pois
  • Himmentimen kaikki kolme kanavaa ohjautuvat samaan arvoon. Eli vaikka kanavia/lähtöjä on kolme niin himmennin toimii tästä huolimatta ns 1-kanavaisena.
  • Virtakatkoksen sattuessa palaa takaisin edelliseen toimintatilaansa
• Käyttöjännite:
  • 12...24VDC
• Max käyttövirta:
  • 4A/kanava käyttöohjeen mukaan
    • LED:n ohjaus tehdään 3x NTD4809NG N-kanavaisen MOSFETin kautta. Sen datalehden mukaan virrankestoa löytyy... 58A. Eli todellisuus on varmaan jossakin tässä välissä (ehkä 4...10A välillä jos jäähdytys osalle riittää)
• PWM kytkentätaajuus:
  • 250Hz
• Indikaatio:
  • Sisäinen piezo piippari piippaa onnistuneesta hipaisusta M tai virtapainikkeeseen
• Ohjaimen väri:
  • Musta
• Himmentimen rungon materiaali:
  • Muovi
• Himmentimen naamataulun materiaali:
  • Lasi
• Nastajärjestys:
  • Selviää kuvasta/laitteesta.
• Asennustapa:
  • Asennetaan 60mm reikävälillä olevista 4x6mm reijistään 58x66mm...84x84mm reikään
  • Ohjauspaneelin pohjassa on myös avattava paikka halkaisijaltaan 4,5mm kaapelille, jos sen haluaa johdottaa LED:lle ulos paneelin alalaidasta.
  • Testaa kytkennät/asennuksen toiminta, ennen kun painat kannen lopullisesti kiinni paikalleen. Jos kansi on oikein nätisti seinää vasten niin sen irrottaminen rikkomatta ilman mitään koukkumaista erikoistyökalua voi vähintäänkin olla hiukan perseestä.
• Himmennysalue:
  • Portaittain M painikkeella järjestyksessä 100%, 90%, 80%, 70%, 60%, 50%, 40%, 30%, 20%, 10%, 5%, pois päältä (PWM-käyttösuhde)
  • Portaattomasti kehästä 2,5% (PWM-käyttösuhde) välein
