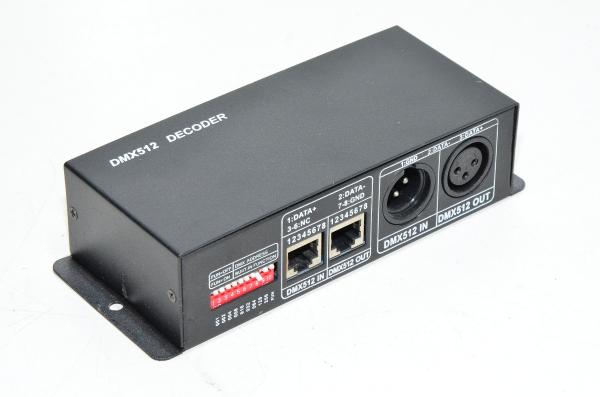

12-24VDC 4 kanavainen DMX512 PWM LED ohjain 4x 8A kanavalla varustettu DMX512 dekooderi, yhteisanodi

DMX512-dekooderilla toimiva 4-kanavainen LED-valo-ohjain, jota voidaan käyttää yksiväristen RGB valojen kanssa (lamput, nauhat, moduulit). Ohjain vastaanottaa DMX512 ohjaussignaalin ja ohjaa sen pohjalta kanaviin kytkettyjä ledejä PWM (Pulse Width Modulation) signaalilla. Tämä laite mahdollistaa valaistuksen liittämisen DMX-ohjausjärjestelmään ja tukee kirkkauden säädön lisäksi värien ja valaistustilojen hallintaa (mikäli käytössäsi on RGB LED-nauhaa).

Käyttöesimerkkejä:

• Näyttämö- ja teatterivalaistus.
• Tapahtuma- ja keikkavalaistus.
• Arkkitehtuuri- ja tunnelmavalaistus.
• Ravintolat, klubit ja myymälät.
• LED-nauhojen ja LED-moduulien RGB / RGBW-ohjaus.

Ohjaimen tekniset tiedot:

• Käyttöjännite:
  • 12...24VDC
• Ulostulot:
  • 4x kanavaa
    • Soveltuu yhteisanodi kytkettyihin LED-valoille, eli LED-valoilla on yhteinen plusnasta.
• Ulostulon max virta:
  • 8A per kanava
    • Huomioi kuitenkin, että käyttösähkön syöttöliitin kestää max 15A (4x 8A = 32A se liitin tulee sulamaan).
• Max ulostuloteho:
  • 12VDC:
    • 384W (max 96W per kanava).
  • 24VDC:
    • 768W (max 192W per kanava).
• Valintakytkimet:
  • DIP kytkimen numero, DMX osoitearvo, DIP-kytkimen toimintatila (jos FUN mode on päällä):
    • 1, 1, punainen
    • 2, 2, vihreä
    • 3, 4, sininen
    • 4, 8, keltainen
    • 5, 16, violetti
    • 6, 32, syaani
    • 7, 64, valkoinen
    • 8, 128, seitsemän värin hyppivä vaihtuminen, 8 nopeustasoa.
    • 9, 256, seitsemän värin liukuva vaihtuminen, 8 nopeustasoa.
    • FUN
      • FUN moodin ollessa päällä laite ei vastaanota DMX ohjausta.
      • Jos FUN moodissa on värin vaihto päällä, niin DIP kytkimet 1-7 säätävät värin vaihtojen nopeutta.
      • Jos FUN moodissa ei ole valittu värinvaihtoja päälle, DIP kytkimet 1-7 laittavat RGB LED-nauhan laitteen sisäisesti esiasettuihin väreihin.
• Virtalähde- ja kuormaliitännät:
  • Virransyöttö:
    • V+ (12...24VDC) (suoraan yhteydessä ulostulojen COM-nastaan).
    • V- (GND)
  • Ulostulo:
    • COM (yhteisanodi)
    • CH1 (punainen)
    • CH2 (vihreä)
    • CH3 (sininen)
    • CH4 (valkoinen)
  • DMX liitäntä:
    • Sisääntulo:
      • 3pin XLR uros:
        • 1 = GND
        • 2 = data-
        • 3 = data+
      • RJ45:
        • 1 = data+
        • 2 = data-
        • 3-6 = ei kytketty
        • 7-8 = GND
    • Ulostulo:
      • 3pin XLR naaras:
        • 1 = GND
        • 2 = data-
        • 3 = data+
      • RJ45:
        • 1 = data+
        • 2 = data-
        • 3-6 = ei kytketty
        • 7-8 = GND
• Käyttölämpötila-alue:
  • -20...+60°C

Lataa 4 kanavaisen DMX512 RGB LED ohjaimen tekninen datalehti
