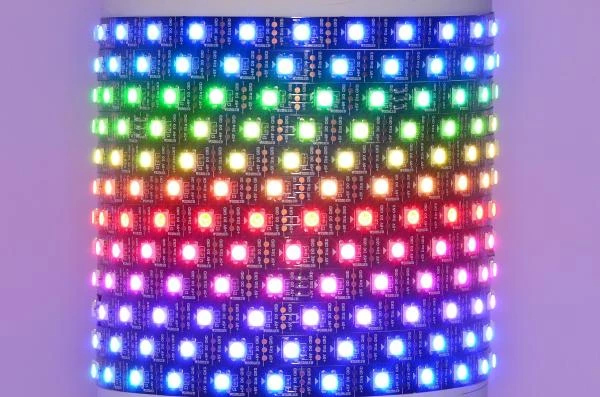

Worldsemi HC-F5V-60L-60LED-B-IP20 WS2812B 5VDC 90W 60LED/m IP20 joustava digitaalinen LED-nauha, 5m kela *uusi*

Oletko koskaan haaveillut LED nauhasta jossa voisit vaihtaa nauhan väriä edes jotenkin monipuolisemmin kuin säätämällä koko nauhan väriä kerralla. No perus RGB LED nauha toimii juuri näin ja onhan se joihinkin tilanteisiin ihan ok, mutta. Tämä WS2812B LED ohjainpiirillä varustettu RGB LED nauha on jotain aivan muuta. Voit muuttaa nauhan väriä jokaisen LEDin kohdalla juuri sellaiseksi kuin haluat, juuri silloin kun haluat. WS2812B LED nauhasta teet vaikka ritariässävalot jossa on LED nauhan päästä päähän juokseva punainen valo. Vaihtoehtoisesti voit napata ideointioluen ja heittää itsesi täysin villiksi, päästää mielikuvituksen irti ja koodata ohjaimesi tekemään tällä nauhalla lähes ihan mitä tahansa. Vaatteita tämä ei silitä ja veroilmoitusta et tällä täytä, mutta kyllä tällä saa hemmetin hienot työvalot tehtyä noihin askareisiin. Ehkä hienoin sovellus ikinä tällä LED nauhalla on isokokoinen näyttö. Tähän sovellukseen käyvät parhaiten 60LED/m LED nauhat.

Digitaalista LED nauhaa kutsutaan myös ohjainpiirinsä mukaisesti WS2812B LED nauhaksi tai näitä nimitetään myös NeoPixel LED nauhaksi.

Jos haluat tilata tätä nauhaa enemmän mitä verkkokaupan varastosaldo antaa tilata niin ota yhteyttä asiakaspalveluumme. Tätä saadaan tilattua tarpeen mukaan lisää.

Näiden myymisen lisäksi me tarjoamme myös erilaisia asennus-, ohjelmointi ja tuotekehityspalveluita liittyen digitaalisiin LED nauhoihin. Ota yhteyttä asiakaspalveluumme ja kerro meille mitä tarvitset ja laitetaan homma liikkeelle!

Tässä muutama käyttöesimerkki minne tätä digitaalista LED nauhaa voi soveltaa:

• Yökerho, baari tai ravintola
• Kebab ravintola (onhan värikkäät LED valot jo rantautuneet niihin pysyäkseen)
• Ajoneuvoihin sisä- tai alustavalaistus
• Arkkitehtoninen valaistus (kiinteistövalaisu)
• Veneeseen tai kesämökille
• Mainostaulut
• Jättimäisen infotaulun / näytön
• Taideteokset ja taidenäyttelyt
• Sisustusvalaistus
• Tehostevalaistus

Ja onhan noita ideoita vaikka kuinka. Lisää toteutusideoita on internet väärällään ja sieltä saa apua aivoriiheen jos kaipaat lisää ideoita miten ja mihin LEDejä voi soveltaa. Ohjaukseen voi käyttää esimerkiksi meidän kaupassa myytävää Teensy 3.1 USB kehitysalustaa.

LED-nauhan mitat:

• Leveys:
  • 10mm
• Paksuus:
  • 2.2mm
• Pituus:
  • 5000mm

WS2812B on LED-valonlähde, jossa ohjainpiiri on integroituna 5050 kokoiseen komponenttiin. Tätä piiriä käytetään LED-nauhoissa, joissa jokainen LED on oma ryhmänsä ja siten yksilöllisesti ohjattavissa.

Piirit sisältävät myös dataportin ja signaalia korjaavan signaalivahvistimen. Näin lähtösignaali pysyy muuttumattomana ohjainpiiristä toiseen. Piiristä löytyy myös sisäinen oskillaattori sekä ohjelmoitava vakiovirtaohjausosa. Tiedonsiirtoprotokolla käyttää NZR viestintätapaa. Käynnistymisen jälkeen ohjainpiiri vastaanottaa dataa ohjaimelta siten, että se ottaa itselleen ensimmäiset 24 bittiä ja lähettää loput eteenpäin signaalivahvistimelle, joka pitää huolen siitä, että ohjaussignaali säilyy samanlaisena ja siitä edelleen seuraavalle ohjainpiirille.

8 bittiä = Vihreä
8 bittiä = Punainen
8 bittiä = Sininen

Kun nauhan jokainen LEDi on saanut datansa puskuriin jännite dataportissa putoaa 0V yli 50µs, jonka jälkeen jokainen LED käynnistyy samaan aikaan ohjelmoidulla värillä ja kirkkaudella.

Tiedonsiirron ajoitus WS2812B

			Ohjauslinjassa jännite		Ohjauslinjassa ei jännitettä
0 bitti			0.4µs ±150ns			0.85µs ±150ns
1 bitti			0.8µs ±150ns			0.45µs ±150ns
Virkistys						Yli 50µs
