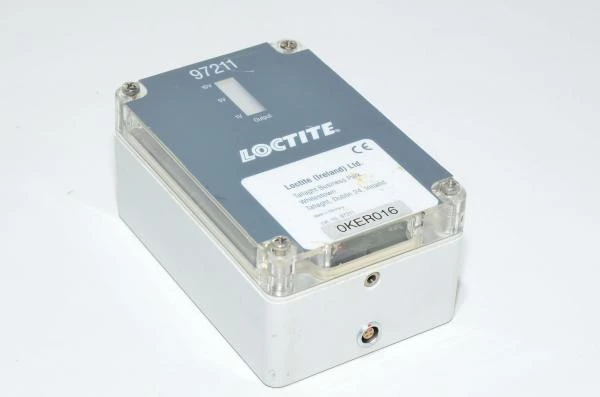

Loctite 97211 In-line Flow Monitor Pre-amplifier

Loctite In-line tyyppinen virtauksen tarkkailu esivahvistin (P/N: 97211, materiaali numero: 215992) mahdollistaa tehokkaan annostelusyklin ominaisuuksien valvonnan kun se integroidaan Loctite 97152 kaksikanavaiseen automaattiohjaimeen, annosteluventtiiliin ja paineanturiin 8965008.

Loctite In-Line tyyppinen virtausta tarkkaileva esivahvistin vahvistaa painesignaalin annosteluventtiililtä ja välittää sen ohjaimelle vertailtavaksi esiasetettuihin annostelutoleransseihin. Ohjain antaa virhehälytyksen jos annostelutapahtumat vaihtelevat enemmän mitä esiasetetut toleranssit mahdollistavat. Järjestelmä ei anna yhtään annostelusykliä tapahtua ennen kuin virhe on kuitattu käyttäjän tai ulkoisen ohjauslaitteen toimesta. Järjestelmää voidaan käyttää joko itsenäisenä käyttäjäohjattuna työasemana tai käyttöliittymänä ulkoiselle ohjelmoitavalle logiikalle.

• Tuotteen ominaisuudet:
  • Tehokas annostelun tarkkailu jotta havaitaan:
    • Ilmakuplat
    • Tukkeutuneet tai rikkinäiset neulat:
    • Neulan kosketus alustaan
    • Muutokset liiman annostelussa

• Tekniset tiedot:
  • Käyttöjännite:
    • 24VDC
  • Ulostulosignaali:
    • 1...10VDC
  • IP luokitus:
    • IP65
  • Käyttölämpötila:
    • 10...40°C
  • Kaapelin max pituus paineanturin ja esivahvistimen välillä:
    • 5m
  • Kaapelin max pituus esivahvistimen ja ohjaimen välillä:
    • 10m
  • Jos joudut joskus korjaamaan tällästä (joku persereikä valmistaja on taas hionut mikropiirit tunnuksettomiksi)
    • U3:
      • LM324N quad operational amplifier
    • U5:
      • LM3916N 10x LED Dot/Bar Display Driver

Lataa Loctite 97211 In-line esivahvistimen käyttöohje

Lataa Loctite 97211 In-line esivahvistimen täydennys lehtinen
