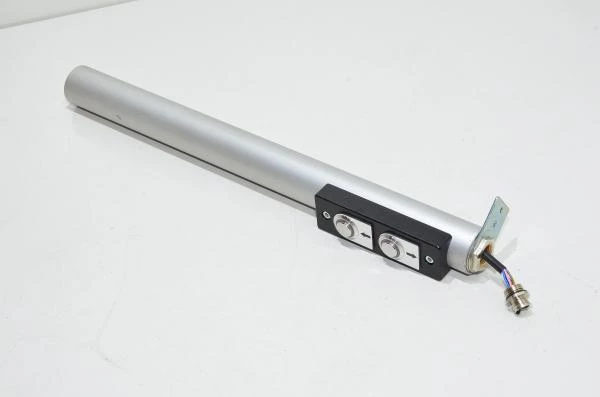

Kaksisuuntainen alumiinirunkoinen ohjaussauva *vaurioitunut liitin*

Kaksisuuntainen alumiinirunkoinen ohjaussauva teollisuuden ohjaus- ja automaatiosovelluksiin. Laitteessa on kaksi painiketta vastakkaisten liikesuuntien ohjaamiseen. Sähköliitäntä toteutetaan kaapelilla, jonka päässä on 8-napainen M12-urosliitin.

Huom! Painonappien rengasvalot eivät ole kytketty, sekä 8pin M12-liitin on vaurioitunut ja se pitää vaihtaa.

Ohjaussauvan tekniset tiedot:

• Ohjaussauvan pituus:
  • 400mm
• Ohjaussauvan ulkohalkaisija:
  • 35mm
• Painonapit:
  • 2x 19mm EAO 82-5161.1134 rosteripainonappi ulkonevalla painikkeella 250VAC/5A, vihreällä 24VAC/VDC valorenkaalla
  • Painikkeissa ylös ja alas nuolisymbolit
• Kiinnitys:
  • 1x M8 ruuvikiinnitys alapäässä
  • 1x kiinnityskannake yläpäässä jossa 2x 4,25mm reikää
• Kytkentä:
  • Molempiin painikkeisiin tulee yhteinen nasta ja molemmista lähtee NO kärjen johto.
  • Rengasvalot ei ole kytketty M12 liittimeen
  • Kytkentää on helppo modifioida oman tarpeen mukaan
• Liitin;
  • PG9 kierteellä kiinnitettävä 8pin M12 liitin
  • Liitin voidaan helposti vaihtaa PG9 holkkivedonpoistoon jos haluat johdottaa tuon suoraan

Lataa EAO 82 sarjan painonappien tekninen datalehti
