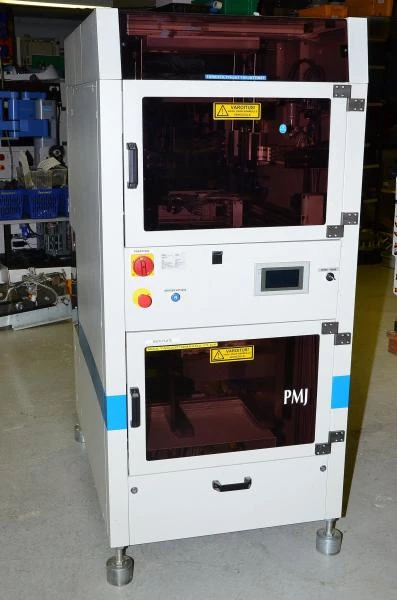

PMJ Automec L-tray Feeder 20021161

Isokokoinen tarjottimien käsittelijä osaksi tuotantolinjaa.

Laitteen tehtävä on ollut puskuroida tuotannossa syntyviä vaihteluita välivarastoimalla täysiä tuotetarjottimia "ylituotannon" aikana, sekä sama toisinpäin eli luovuttaa linjaan täysiä tarjottimia kun linjastolla tapahtuu "vajaatuotantoa". Syitä tuotannon vaihteluun voi olla esimerkiksi siinä, että prosessin jotakin solua huolletaan tai ihan vain täytetään siihen meneviä komponentteja. Ilman tämän tuotteen kaltaista välivarastoa seurauksena on koko linjaston pysähtyminen, mutta tämän ansiosta tuotantoa voidaan jonkin aikaa jatkaa. Eli koneet pysyvät käynnissä ja työssä niin kauan kuin tavaraa riittää.

Laite soveltuu käytettäväksi ihan oma itsenään pienikokoisten kappaleiden täyttämien kelkkojen käsittelyyn ja välivarastointiin. Mitä loppukäyttäjä tarvitsee on teettää omalle tuotteelle sopivia muovitarjottimia joissa kappaleet kulkevat linjastossa tähän välivarastoon ja liittää tämä laite osaksi omaa tuotantolinjaansa.

Automaatiosolun voi halutessaan myös käyttää runkona omalle projektille. Tässä muutama idea mitä tuosta voi rakentaa:

• Laserleikkuri
• Laserkaiverrin
• 3D tulostin
• Piirilevyjyrsin
• Pehmeiden materiaalien jyrsin / leikkuri

Olemme pyrkineet tekemään listan sisällöstä mahdollisimman tarkasti. Tästä huolimatta virheitä saattaa esiintyä.Koneet myydään siinä kunnossa kuin ne ovat johonkin rakenteluprojektiin tai varaosiksi. Koneiden pitäisi toimia sillä ne ovat peräisin toimivasta tuotantolinjasta, mutta meillä ei ole tapaa millä me testaisimme niiden toiminnan täysin. Jos sinulla on jotakin kysyttävää tai tarvitset jotakin osaa tästä yksiköstä niin ei muuta kun kysyt meiltä asiasi.

Koska tämä yksikkö on melko painava ja tilaa vievä niin kysy meiltä mitä rahti laitteelle maksaa sinun määränpäähäsi. Me tarjoamme ilmaisen kuljetuksen mihin tahansa päin suomea jos ostoksesi kokonaissumma nousee yli 28000€ ALV0%

Laitteen mainitsemisen arvoiset sisuskalut:

• Logiikat:
  • 1x Omron CQM1-PA203 virtalähde
  • 1x Omron CQM1H-CPU51 ohjelmoitava keskusyksikkö
    • 1x Omron CQM1H-SCB41 sarjaliikennekortti
    • 1x Omron CQM1H-PCB21 pulssi I/O kortti
  • 1x Omron CQM1-ID213 sisääntulo yksikkö
  • 2x Omron CQM1-OD216 ulostulo yksikkö
  • 1x Omron NT20S-ST161-EV3 interaktiivinen näyttö
• Ohjaimet:
  • 1x Omron R88D-UP12V AC servo ohjain
  • 1x Omron R88D-UP08V AC servo ohjain
  • 1x Omron Sysdrive 3G3EV-AB004MA-CUES1 invertteri (taajuusmuuntaja)
  • 2x Eurogi SYS-ENC01-0EE ohjain
• Virtalähteet:
  • 1x Omron S82K-01501
  • 1x Omron S82K-10024
• Moottorit:
  • 1x Omron R88M-U40030VA-S1
  • 1x Omron R88M-U20030VA-S1
  • 1x Benzlers BM 63D4
• Pneumatiikka:
  • 1x Festo LFR-D-MINI 158831 paineilmaregulaattori mittarilla
  • 1x Festo MFH-3-1/4 venttiili
  • 1x Festo PEN-M5 painekytkin
  • 2x SMC ZL112-K15MOZ-EB65L moniasteinen ejektori
  • 2x SMC ZFC100-40 imusuodatin
  • 2x Festo DSNU-25-320PPV-A 34721 pneumaattinen sylinteri
  • 7x SMC VQ0141N-5MO-C4-Q venttiilejä 2x VQ0000 flip type manifold -rungoissa
  • 1x SMC ERSDQB20-20D lukitusmäntä
  • 2x SMC MGPM20TF-20 johteilla varustettu mäntä
  • 1x SMC MDSUB3-180S kääntöpöytä
  • 2x Festo LRMA-QS-4 regulaattori
  • Läjä pikaliittimiä ja virtaussäätimiä
• Mekaniikka:
  • 2x Kuulalaakeroidut teleskooppijohteet
  • 4x 490mm kuulalaakeroidut johteet
  • 1x ~115cm Igus 27-07-100-0 energy chain kaapelitelaketju
  • 1x 1100mm Ø15mm kuularuuvi
  • 2x 1100mm THK SSR15 lineaarikuulajohdekiskoa jossa 4x lineaarikelkkaa
  • 1x 530mm Ø15mm kuularuuvi
  • 2x 530mm THK SSR15 lineaarikuulajohdekiskoa jossa 2x lineaarikelkkaa
  • 1x ~800mm Ø15mm kuularuuvi jossa enkooderikiekko ja anturit
  • 2x ~800mm THK SSR15 lineaarikuulajohdekiskoa jossa 4x lineaarikelkkaa
  • 1x ~420mm Igus 071.30 energy chain kaapelitelaketju
  • 1x ~950mm Igus 250.03.055 energy chain kaapelitelaketju
  • Läjä alumiiniprofiilia, rakenteita ruostumattomasta teräksestä ja muita tukia
• Sähkötarvikkeet:
  • 3x Omron J7K-AMA-10-D kontaktori
  • 1x Omron J7K-AMA-10 kontaktori
  • 13x Phoenix contact PLC-BSC-24DC/21 2966016 + REL-MR-24DC/21AU 2961121 rele
  • 1x Omron G7S-4A2B rele
  • 4x Omron D4DL-ICFG-B pieni ovilukkokytkin
  • 1x Omron P2RF-05-E + Omron G2R-1-SND rele
  • 1x Omron E3Z-R81 valoanturi
  • 1x Merlin Gerin Multi 9 C60N D16 johdonsuojakatkaisija 3~
  • 2x Phoenix contact USIG + ST-SI sulakepidin
  • 1x Allen Bradley 194E-E32-1753 + 194E-E32-PE päävirtakytkin
  • 1x Telemecanique XB2 sarjan hätä seis kytkin
  • 1x Telemecanique XB2 sarjan avainkytkin
  • 1x Telemecanique XB4 Harmony sarjan painonappi
  • 1X Loisteputkivalaisin kytkimellä ja 2x Schuko pistokkeella
  • Läjä erilaisia riviliittimiä, liittimiä, rajakytkimiä ja kaapeleita

Laitteen tyyppikilven merkinnät:

• Valmistaja:
  • PMJ Automec Oyj
• Tyyppi ja sarjanumero:
  • 20021161
• Liityntäteho:
  • 2,5kW / 16A
• Käyttöjännite:
  • 230VAC / 1~ / 50Hz
• Valmistusvuosi:
  • 2002
• Paino:
  • 485kg
• Laitteen dokumenttien numero:
  • M99201
• Paine / max virtausnopeus:
  • 6bar (0,6 MPa) / 100 Nl/min
