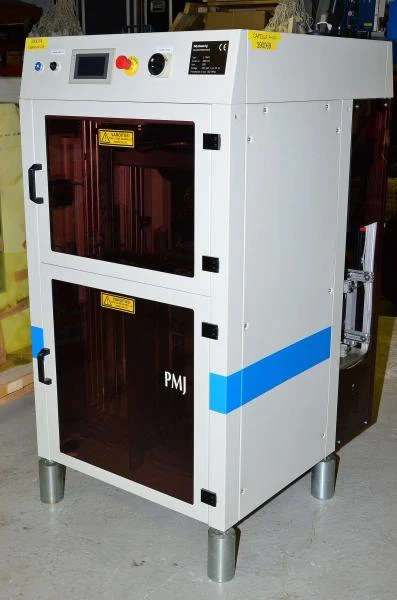

PMJ Automec L-tray Feeder 20011442

Isokokoinen tarjottimien käsittelijä osaksi tuotantolinjaa.

Laitteen tehtävä on ollut puskuroida tuotannossa syntyviä vaihteluita välivarastoimalla täysiä tuotetarjottimia "ylituotannon" aikana, sekä sama toisinpäin eli luovuttaa linjaan täysiä tarjottimia kun linjastolla tapahtuu "vajaatuotantoa". Syitä tuotannon vaihteluun voi olla esimerkiksi siinä, että prosessin jotakin solua huolletaan tai ihan vain täytetään siihen meneviä komponentteja. Ilman tämän tuotteen kaltaista välivarastoa seurauksena on koko linjaston pysähtyminen, mutta tämän ansiosta tuotantoa voidaan jonkin aikaa jatkaa. Eli koneet pysyvät käynnissä ja työssä niin kauan kuin tavaraa riittää.

Laite soveltuu käytettäväksi ihan oma itsenään pienikokoisten kappaleiden täyttämien kelkkojen käsittelyyn ja välivarastointiin. Mitä loppukäyttäjä tarvitsee on teettää omalle tuotteelle sopivia muovitarjottimia joissa kappaleet kulkevat linjastossa tähän välivarastoon ja liittää tämä laite osaksi omaa tuotantolinjaansa.

Automaatiosolun voi halutessaan myös käyttää runkona omalle projektille. Tässä muutama idea mitä tuosta voi rakentaa:

• Laserleikkuri
• Laserkaiverrin
• 3D tulostin
• Piirilevyjyrsin
• Pehmeiden materiaalien jyrsin / leikkuri

Olemme pyrkineet tekemään listan sisällöstä mahdollisimman tarkasti. Tästä huolimatta virheitä saattaa esiintyä.Koneet myydään siinä kunnossa kuin ne ovat johonkin rakenteluprojektiin tai varaosiksi. Koneiden pitäisi toimia sillä ne ovat peräisin toimivasta tuotantolinjasta, mutta meillä ei ole tapaa millä me testaisimme niiden toiminnan täysin. Jos sinulla on jotakin kysyttävää tai tarvitset jotakin osaa tästä yksiköstä niin ei muuta kun kysyt meiltä asiasi.

Koska tämä yksikkö on melko painava ja tilaa vievä niin kysy meiltä mitä rahti laitteelle maksaa sinun määränpäähäsi. Me tarjoamme ilmaisen kuljetuksen mihin tahansa päin suomea jos ostoksesi kokonaissumma nousee yli 28000€ ALV0%

Laitteen mainitsemisen arvoiset sisuskalut:

• Logiikat:
  • 1x Omron V600-CD1D-V3 tunnistusjärjestelmän ohjain
  • 1x Omron CQM1-PA203 virtalähde
  • 1x Omron CQM1H-CPU51 ohjelmoitava keskusyksikkö
    • 1x Omron CQM1H-SCB41 sarjaliikennekortti
    • 1x Omron CQM1H-PCB21 pulssi I/O kortti
  • 1x Omron CQM1-ID213 sisääntulo yksikkö
  • 1x Omron CQM1-OD216 ulostulo yksikkö
  • 1x Omron CQM1-ID212 sisääntulo yksikkö
  • 1x Omron CQM1-OD214 ulostulo yksikkö (tämä yksikkö on myyty ja ei enää kuulu kokonaisuuteen)
  • 1x Omron NT20S-ST121-EV3 interaktiivinen näyttö
• Ohjaimet:
  • 1x Maxon motor 135167 1-Q-EC Verstärker
  • 1x Omron R88D-UP20V AC servo ohjain
  • 1x Omron R88D-UP08V AC servo ohjain
  • 1x Omron Sysdrive 3G3JV-AB004 invertteri (taajuusmuuntaja)
  • 2x Eurogi SYS-ENC01-0EE ohjain
  • 2x Omron E6C2-CWZ5B pyörivä enkooderi
• Virtalähteet:
  • 2x Omron SS8PS-05024CD
• Moottorit:
  • 1x Omron R88M-U75030VA-S1
  • 1x Omron R88M-U20030VA-S1
  • 2x Benzlers BM 63D4
  • 1x Dunkermotoren G42X40
  • 1x Maxon motor 144962 EC motor
• Pneumatiikka:
  • 14x SMC VQ0141N-5MO-C4-Q venttiilejä 4x VQ0000 flip type manifold -rungoissa
  • 2x SMC SYJ3148-5LOU-Q venttiilejä 1x jakotukissa
  • 1x Festo LFR-1/4-D-MINI 159631 paineilmaregulaattori mittarilla
  • 1x Festo HEE-D-MINI-24 172958 venttiili
  • 1x Festo FRM-D-MINI 170684 haaroitusmoduuli
  • 1x Festo PEV-1/4A-SW27 159259 painekytkin
  • 1x Festo LRMA-QS-4 regulaattori
  • 1x SMC EZM131SHF ejektori
  • 2x SMC ZL112-K15MOZ-EB65L moniasteinen ejektori
  • 4x SMC CDJPB10-15D mäntä
  • 2x SMC CDQSB16-20D mäntä
  • 2x Festo DGPL-18-370-PPVA-GFB 161974 lineaariliukuyksikkö
  • 4x Festo CZH-2,5/9-10B 164991 mäntä
  • 1x SMC RSDQA20-10D lukitussylinteri
  • 1x SMC ECQ2B32-25D kompaktisylinteri
  • 1x SMC MXS20-20 luistiyksikkö
  • 2x SMC MXS8-50 luistiyksikkö
  • 1x SMC MDSUB7-180S kääntöpöytä
  • 2x SMC MDSUB20-180S kääntöpöytä
  • Läjä pikaliittimiä ja virtaussäätimiä
• Mekaniikka:
  • 1x Hihnakuljetinmoduuli
    • Valmistaja: First Door Oy
    • Nimi: Pal. kulj.L-tray (Palletin kuljetin L-tray)
    • Tyyppi: M96433-1-0
  • 1x Rittal KL1515 80x300x150mm teräksinen sähkökaappi
  • 1x ~740mm Ø15mm kuularuuvi
  • 2x 985mm THK SSR15 lineaarikuulajohdekiskoa jossa 4x lineaarikelkkaa
  • 1x ~980mm Ø20mm kuularuuvi
  • 4x 70mm IKO LWL15BCS lineaarikuulajohdekiskoa jossa 4x lineaarikelkkaa
  • 2x ~1200mm Ø15mm kuularuuvia jossa enkooderit
  • 4x ~885mm THK SSR15 lineaarikuulajohdekiskoa jossa 8x lineaarikelkkaa
  • 1x ~350mm Igus 071.20 energy chain kaapelitelaketju
  • 1x ~550mm Igus 071.30 energy chain kaapelitelaketju
  • 1x ~600mm Igus 250.03.075 energy chain kaapelitelaketju
  • Läjä alumiiniprofiilia, rakenteita ruostumattomasta teräksestä ja muita tukia
• Sähkötarvikkeet:
  • 6x Omron J7K-AMA-10-D kontaktori
  • 3x Omron J73K-AM11 apukoskettimet
  • 10x Phoenix contact PLC-BSC-24DC/21 2966016 + REL-MR-24DC/21AU 2961121 rele
  • 1x Omron G7S-4A2B rele
  • 1x Omron D4DL-ICFG-B pieni ovilukkokytkin
  • 2x Omron D4DL-15FS pieni ovilukkokytkin
  • 7x Omron P2RF-08-E + Omron G2R-2-SND rele
  • 2x Omron E3Z-D81 valoanturi
  • 4x Omron E3S-AD83 Valokytkin
  • 2x Omron E3X-A41 kuituanturit
  • 1x Omron ID V600-H11 luku / kirjoituspää
  • 1x Merlin Gerin Multi 9 C60N D16 sulake 2~
  • 1x Merlin Gerin Multi 9 C60N C4 sulake 1~
  • 3x Phoenix contact USIG + ST-SI sulakepidin
  • 1x Allen Bradley 194E-E32-1753 + 194E-E32-PE päävirtakytkin
  • 1x Schaffner FN350-30-33 EMI suodatin
  • 1x Telemecanique XB2 sarjan hätä seis kytkin
  • 1x Telemecanique XB4 harmony sarjan hätä seis kytkin
  • 1x Telemecanique XB4 harmony sarjan avainkytkin
  • 1x Telemecanique XB2 sarjan painonappi
  • 1X Loisteputkivalaisin
  • Läjä erilaisia riviliittimiä, liittimiä, rajakytkimiä ja kaapeleita

Laitteen tyyppikilven merkinnät:

• Valmistaja:
  • PMJ Automec Oyj
• Tyyppi ja sarjanumero:
  • 20011442
• Liityntäteho:
  • 2,5kW / 16A
• Käyttöjännite:
  • 230VAC / 1~ / 50Hz
• Valmistusvuosi:
  • 2001
• Paino:
  • 490kg
• Laitteen dokumenttien numero:
  • M99134
• Paine / max virtausnopeus:
  • 6bar (0,6 MPa) / 100 Nl/min
