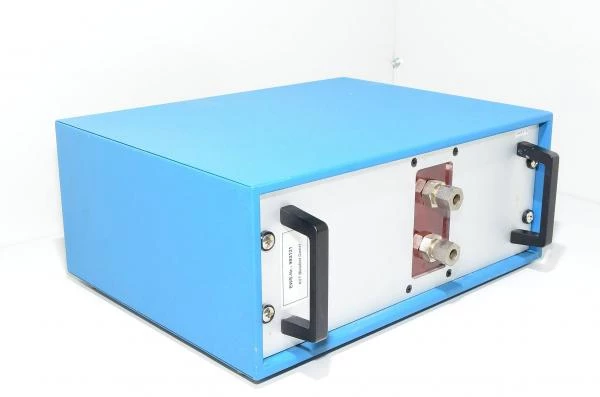

KVT Bielefeld ETY 1000 / 35EK EWS kompensaattori

Lyhyesti ERW järjestelmä käyttää induktion mahtavaa voimaa lämmittääkseen juttuja sähkömagneettisen resistanssin voimin, joka syntyy kappaleeseen indusoituneista pyörrevirroista. Periaatteessa ERW konetta voidaan käyttää lämmittämään erilaisia metalleja. Tämä mahdollistaa tämän laitteen käyttämisen kun halutaan hitsata erilaisia metalliosia muovin sisään, mukaanlukien kierreinsertit ja foliot. Induktiometodi tarjoaa mahdollisuuden lämmittää osia ilman kosketusta.

Lyhenteiden selitys, ennen kuin menee ajatukset sekaisin:

• EWS = Elektrowiderstandsschweißen (on saksaa ja tarkoittaa suomeksi sähkövastushitsaus tai tuttavallisemmin vastushitsaus)
• ERW = Electric resistance welding (on englantia ja tarkoittaa suomeksi sähkövastushitsaus tai tuttavallisemmin vastushitsaus)

EWS-järjestelmä antaa käyttäjälle mahdollisuuden asentaa insertit hyvin tehokkaasti syystä, että lämpöenergia saavuttaa pinnat hyvin nopeasti ja ilman lämpöhäviötä induktioperiaatteen ansiosta. Toinen etu on pieni jäljellä oleva lämpö hitsautuneissa metalliosissa, joka jäähdytysvaiheessa toimii pienenä jälkikuumennusominaisuutena ja näinollen poistaa lähes kaikki jäljelle jääneet liitospintojen jännitykset. Tätä prosessia on myös mahdollista käyttää käänteisesti ja samalla prosessilla hitsatut osat voidaan myös poistaa. Jos verrataan ultraäänihitsaukseen, ERW-järjestelmällä on selvä etu lisääntyneen läpimenon muodossa asennettaessa useita inserttejä kerrallaan. Ultraäänijärjestelmä voi yleensä tehdä vain yhden insertin kerrallaan tai sitten työkalun monimutkaisuus kasvaa paljon. Ultraäänihitsaus ei myöskään toimi käänteisesti, jos osat on tarpeen poistaa jossain vaiheessa.

Yleisellä tasolla koko järjestelmä koostuu generaattorista (joka tuottaa signaalin) -> kompensaattorista (joka kompensoi eli sovittaa konvertterin generaattoriin ja tekee riittävän jännitemuunnoksen) -> konvertteri (pohjimmiltaan vesijäähdytteinen induktiokäämi) -> keraamisella kärjellä varustettu ferriittisydän (joka toimii sähkömagneettisen kentän ohjaimena metallikappaleeseen pyörrevirtojen aikaansaamiseksi työkappaleeseen, joka toimii myös puskimena, joka työntää komponentin lopulliseen leposijaansa). Muunnin on kytketty kompensaattoriin aaltoputkilla. Sopivaa kupariputkea voidaan myös käyttää tähän tarkoitukseen, mutta silloin viritelmä ei oikeastaan voi liikkua tai tärähdellä niin paljoa. Putket kuljettavat suurta virtaa kompensointimuuntimesta konvertteriin. Putki toimittaa myös jäähdytysaineen virtauksen muuntimelle estäen käämien sulamisen vaaran. Jäähdytysjärjestelmä kytketään kompensaattoriin konvertterin muodostaman lämmön poistamiseksi.

ERW järjestelmän hyödyt:

• Mahdollistaa nopean, turvallisen ja hyvin kestävän liitoksen muoviosiin.
• Mahdollistaa metallivahvikkeiden upottamisen liitoskohtaan mahdollistaen näin saumalle lisäjäykkyyden.
• Liitettävät muovialueet voivat olla kolmiulotteisia
• Vakiomallisella ERW laitteilla on mahdollista saavuttaa 3...3000m saumapituus
• Metodi on erittäin prosessiturvallinen ja sitä voi käytännössä valvoa ja taltioida täydellisesti
• Mahdollistaa käänteisen toiminnan ja sitä voidaan myös käyttää poistamaan metalliosia muovista

Käyttösovellusesimerkkejä:

• Kompensaattorit
• Polttoaineventtiilit ja säiliöt
• Ilman imuputket henkilöautojen moottoreihin
• Öljysumun erottimet ja nesteyttimet
• Aktiivihiilisuodattimet ja levymäiset ilmansuodattimet
• Wedenerottimet
• Kaiuttimien ja pumppujen kotelot
• foliopakkaus ja laminoidut artikkelit
• Kotitalouslaitteet ja akut
• Matkapuhelinten valmistus

ETY 1000 / 35EK EWS kompensaattorin tekniset tiedot:

• Nimellinen ulostuloteho:
  • 1500W
• Max kompensaattorin ulostulovirta:
  • 650A asti
• Max sisääntulojännite generaattorilta:
  • 50...300V
• Toimintataajuusalue:
  • 15...80kHz
• Tyypillinen toimintataajuusalue (sikälimikäli me olemme nyt oikein ymmärtäneen konfliktoivat datalehdet):
  • 28-35kHz
• Taajuuden ohjaus:
  • Automaattinen
• Kompensoinnin säätötapa:
  • Sisäiset käsisäätöiset säädöt:
    • Lisäämällä tai poistamalla kondensaattoripaketteja (1.54µF/pankki)
    • Muuntajan impedanssinsäätö valitsemalla muuntajasta toisiokäämin eri muuntosuhteita, joka tapatuu kytkemällä lähtö haluttuun toision väliulostuloon.
  • Miten tätä kuuluu säätää:
    • Ei toistaiseksi vielä harmainta hajua, mutta paras veikkauksemme on, että muuntajalla sovitetaan jännite kelalle sopivaksi ja kondensaattorit mahdollisesti kompensoivat induktiivisen loisvirran pois.
• Jäähdytysnesteen virtauksen mittaus:
  • LT100 virtausvahti
• Jäähdytysjärjestelmän nesteen suodatus:
  • Kompensaattorin persiissä on 250µm verkkosuodatin virtausvahdin päällä olevan ruuvin alla
  • Suodattaa jäähdytysnesteen syöttölinjan
• Liitynnät:
  • 17pin liitin generaattorin ja kompensaattorin välikaapelille
  • 5pin 180° DIN uros vika/valmis relekärjille
  • 2x Hascon Z80/9 sarjan pikaliittimeen sopivia urosliittimiä jäähdytysletkuille
  • 2x 10mm putkiliitintä konvertterin kytkemiselle (niitä yleisesti saatavia olevia joita löytyy putkihommista joissa on puserrushelmi)
  • Pin 1 = Käynnistyssignaali (maadoita tämä kytkimen kautta käynnistääksesi hitsauksen)
  • Pin 2 = Ei kytketty
  • Pin 3 = Maadoitus
  • Pin 4 = Ei kytketty
  • Pin 5 = Ei kytketty
• Toinen tunnettu mallimerkintä:
  • EWS kompensaattori MF1000

Lataa KVT Bielefeld EWS prosessin katsaus

Lataa KVT Bielefeld EWS järjestelmän komponenttien MF 1000 - MF 1500 järjestelmän katsaus

Lataa KVT Bielefeld EWS järjestelmän komponenttien tekninen datalehti

Lataa KVT Bielefeld järjestelmän jäähdyttimen SCE 0.7 V tekninen datalehti
