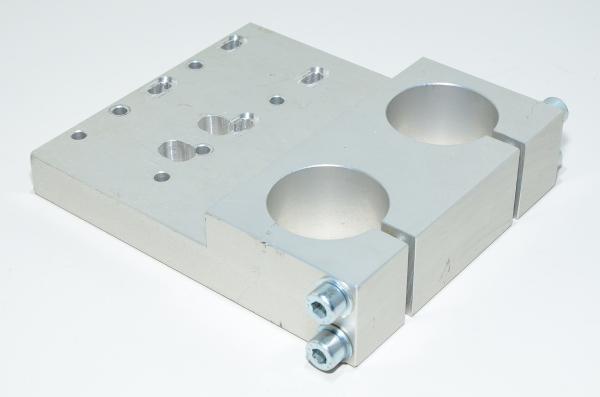

Afag 11005010 MT 45x2B yksiosainen asennuslevy 45mm putkelle, malli 1

Asennuskiinnike jolla voit liittää laitteita 45mm putkiin. Soveltuu vaikka ohjauspaneelien, sähkökaappien, tärylaitteiden tai kokonaisten toimilaitteiden kiinnitykseen.

Asennuskiinnikkeen tekniset tiedot:

• Materiaali:
  • Alumiini
• Asennusreiät:
  • Alkuperäisesti 10x 6mm reikää (9mm upotus tasaisella puolella paikoitusrenkaita varten)(Katso kuvaa huomataksesi visuaaliset eroavuudet)
    • 24/48mm jaolla
  • 4x M8 reikää putken kiristykselle (M8 kuusiokolo ruuvit mukana)
  • 4x M5 reikää
• Tukipilarin reiän halkaisija:
  • 2x 45mm
• Korkeus:
  • 38mm
• Leveys:
  • 169mm
• Syvyys:
  • 159mm
• Asennuslaipan paksuus:
  • 21mm
• Asennuslaipan leveys:
  • 99mm

Lataa Afag tukilevyjen ja asennuskiinnikkeiden tekninen katsaus
