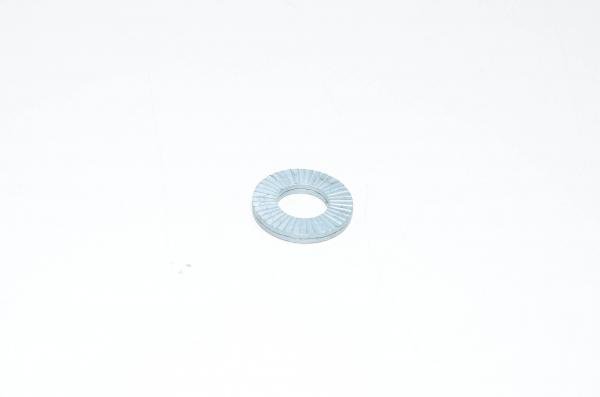

M10 Nord-Lock NL10sp kiilalukkiutuva liimattu aluslaattapari *uusi*

Eräs parhaista tarjolla olevista metodeista tehdä luotettava lukittu ruuviliitos. Tämä tyylikäs prikka on nopea käyttää. Se lukitsee liitoksen paikalleen ja kestää tärinä- ja iskukuormia. Kiilalukitusjärjestelmä lukitsee ruuviliitoksen jännityksellä kitkan sijaan. Järjestelmä koostuu parista aluslaattoja jossa on yhdellä puolella kiilahampaat ja toisella puolella säteittäinen hammastus. Koska kiilan kulma ‘α’ on suurempi kuin kierteen nousun ‘β’ syntyy kiilahampaiden ansiosta kiilaefekti, estäen ruuvin kierymisen auki.

Tämä kiilalukkiutuva aluslevy pieksee 5-0 kaikki perinteiset lukitustavat kuten; tavanomaisen mutterin, nylonmutterin (nyloc) ja tavanomaisen mutterin + jousialuslaatan, Junkerin tärinätestissä. DIN 65151 mukaista Junkerin testiä pidetään kaikkein pahimpana tärinätestinä pulttiliitoksille ja tämä kiilalukittava prikka selviytyy siitä heittämällä läpi ja osoittaa vain pietä puristusvoiman putoamista, joka sekin johtuu materiaalien luonnollisesta asettumisesta. Tämä aluslaatta on myös näytetty toteen NASM 1312-7 isku ja tärinätestillä, joka on alunperin USA:n armeijan kehittämä pulttiliitosten kimmousuutta iskuja ja tärinää vastaan mittaava testi.

Tuotteen edut:

• Ylläpitää suuren puristuskuorman ja näinollen varmistaa liitoksen toimivuuden
• Nopea ja helppo asentaa vakiotyökaluilla
• Voitelulla ei ole vaikutusta lukitusominaisuuksiin
• Määritellyt ja yhdenmukaiset kitkaominaisuudet jotka johtavat tarkempaan esijännitykseen
• Samat lämpötilaominaisuudet kuin vakio pulteilla / muttereilla
• Uudelleenkäytettävä – lisäksi Nord-Lock aluslevyt eivät vaikuta kiinnikkeen uudelleenkäytettävyyteen
• Aluslevyt on karkaistu ja ne voivat kannatella ja jakaa suuria kuormia
• Korkea korroosionkestävyys
• Voidaan käyttää kiinnikkeissä luokkaan 12.9 asti (ASTM A574)
• Luotettava lukitus, jopa liitoksille joissa on lyhyt puristuspituus
• Kiinnittää kiinnikkeet molemmilla niin korkeilla kuin matalilla esijännityksillä
• Ei vaadi uudelleenkiristystä
• Varmennettava lukitusmahdollisuus
• Tyylikäs ratkaisu ja ongelman ratkaisu – modernia tekniikkaa

Aluslaatan tekniset tiedot:

• Aluslaatan koko:
  • NL10sp (M10 ruuveille)
• Aluslevyn sisähalkaisija:
  • 10.7mm
• Aluslevyn ulkohalkaisija:
  • 21mm
• Aluslevyn paksuus:
  • 2.5mm
• Materiaali:
  • flZn; Delta Protekt sinkkihiutalepinnoitettu (KL100 pohjapinnoite + VH302GZ pinnoite) karkaistu EN 1.7182 teräs tai vastaava
• Korroosionkestävyys:
  • Min 600h suolaspray testissä ISO9227 standardin mukaan
• Kovuus (Vickers-kovuus):
  • <465HV (liitettävien pintojen kovuus ei saisi ylittää aluslevyn kovuutta, prikkaa voidaan käyttää 12.9 luokan ruuveihin asti)
    • Esimerkkinä yleisimpien ruuviluokkien kovuudet:
      • 8.8 = 300...375HV
      • 10.9 = 320...390HV
      • 12.9 = 385...465HV
• Kovuus (Rockwell-kovuus)
  • Min 46HRC
• Käyttölämpötila:
  • -20...200°C (pohjautuu raaka-ainetoimittajan suosituksiin. Käyttölämpötila-alueella ei vaikutuksia lukitustoimintoon)
