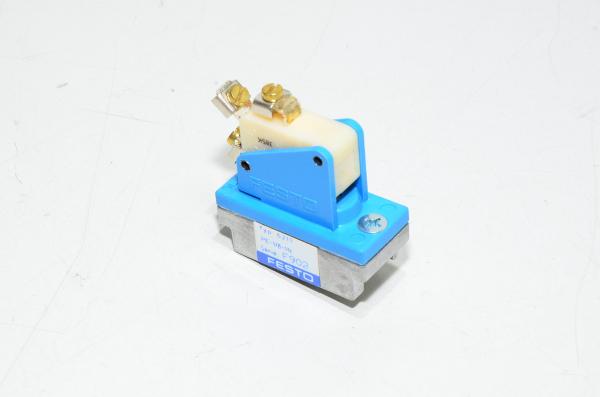

Festo PE-1/8-1N 6217 painekytkin *uusi*

Painekytkin on yksinkertainen laite, joka napsahtaa, kun tietty paine saavutetaan. Kun napsahdus tapahtuu, kytkin aktivoituu ja vaihtaa tilaansa, ja pitää sen, kunnes paine laskee riittävästi. Kaikki painekytkimet eivät pidä kuultavaa napsahdusta, mutta toiminta on silti sama.

Käyttötarkoitukset:

• Pneumaattisten järjestelmien paineen valvontaan esim. varmistamaan, että kompressorissa, suodattimessa tai putkistossa paine pysyy halutulla tasolla.
• Automaatiopiireissä, joissa painearvon halutaan laukaisevan sähköisen signaalin tai kytkennän moottorin, venttiilin, hälytyksen, logiikan tms. ohjaus.
• Prosessien turva- ja valvontajärjestelmissä, joissa painehälytys tai paineen alenemisen/ylityksen seuranta on olennaista.
• Sovelluksissa, joissa tarvitaan paineen mittausta ja kytkemistä.

Paineanturin tekniset tiedot:

• Mitattava suure:
  • Suhteellinen paine
• Mittausmenetelmä:
  • Pneumaattinen/sähköinen paineanturi
• Käyttöpaine:
  • 0...8bar
• Käyttöaine:
  • Paineilma standardin ISO 8573-1:2010 [7:4:4] mukaisesti.
    • Laitteella voidaan käyttää öljyttyä paineilmaa.
• Käyttölämpötila:
  • 0...60°C
• Kytkentälähtö:
  • Kosketintyyppinen
• Kytkentätoiminto:
  • Kynnysarvo kiinteällä hystereesillä.
• Kytkinelementin toiminto:
  • Vaihtokytkin (SPDT)
• Max. kytkeytymispiste:
  • 2bar
• Pois kytkeytymisen minimipaine:
  • 0,5bar
• Max. kytkentätaajuus:
  • 1Hz
• Min. kuormitusvirta:
  • 100mA
• Käyttöjännitealue:
  • 12...250VAC
• Käyttöjännitealue:
  • 12...250VDC
• Sähköliitäntä:
  • Ruuviliitin
• Asennustapa:
  • 2x M4 ruuvilla
• Asento asennettaessa:
  • Mikä tahansa
• Pneumaattinen liitäntä:
  • G1/8
• Materiaalit:
  • Kotelo:
    • Painevalettu alumiini
    • PA
    • Teräs
  • Switch contact:
    • Hopea
  • Sähköinen liitäntä:
    • Messinki
  • Kalvo:
    • TPE-U(PU)
• Suojausluokka:
  • IP00
  • IP20 suojakorkilla

Lataa Festo PE-1/8-1N 6217 painekytkimen tekninen datalehti
