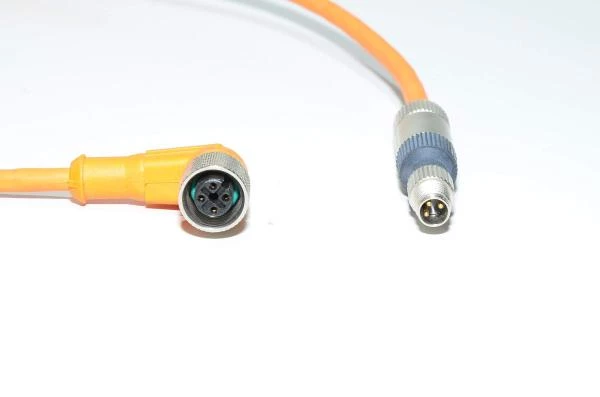

Anturikaapeli IFM E10304 jossa valettu muovinen kulmamallin A-koodattu suojaamaton 4-pin naaras M12 + Harting Harax M8-S 21 01 130 4061 3pin uros M8 anturiliittimet
- Valmistaja:
Ifm-electronic - Malli:
IFM E10304 M12 + Harting Harax M8-S 21 01 130 4061 - Mitat:
150 x 150 x 30 mm - Paino:
28 g - Saatavuus: 4kpl
- Kunto: Käytetty
-
Verollinen hinta: 12,55€
- Veroton hinta: 10€
Anturikaapeli jota voidaan käyttää laajassa valikoimassa antureita ja muita informaatiota kuljettavissa laitteissa. Anturikaapelit ovat yleisesti tärkeä osa teollisuusautomaatiota. Ilman niitä... No, mikään ei toimisi.
Anturikaapelin tekniset ominaisuudet:
- Liitin A puoli:
- Valettu muovinen 90° kulmamallin A-koodattu suojaamaton 4-pin naaras M12 anturiliitin
- Liittimen materiaali:
- Termoplastinen polyuretaani (TPU)
- Mutterin materiaali:
- Nikkelipäällystetty messinki
- Kiristysmomentti:
- 0.5Nm
- Nastojen johdotus:
- 1 = Ruskea
- 2 = Valkoinen
- 3 = Sininen
- 4 = Musta
- Liittimen materiaali:
- Valettu muovinen 90° kulmamallin A-koodattu suojaamaton 4-pin naaras M12 anturiliitin
- Liitin B puoli:
- M8 suora suojaamaton 3-pin anturiliitin, uros, muovi/metalli, Harting Harax M8-S 21 01 130 4061, veitsiliitäntä 4-5.1mm kaapeleille
- Lisätietoja tästä liittimestä saa katsomalla verkkokaupastamme tätä kyseistä liitintä tai lataamalla sivun alalaidassa olevan datalehden.
- Johdotus:
- Hyvin todennäköisesti suora (liittimien välillä nastasta nastaan), mutta saattaa vaihdella yksilöiden välillä
- Max käyttöjännite:
- 250VAC/300VDC
- Käyttölämpötila:
- -25...90°C
- IP-luokitus:
- IP67
- Kaapelin materiaali:
- Polyuretaani (PUR) / Polyvinyylikloridi (PVC)
- Kaapelin johtimet:
- 4x 0.25mm² (32x 0.1mm säiettä)
- Kaapelin ulkohalkaisija:
- 5mm
- Kaapelin väri:
- Oranssi
- Kaapelin mallimerkinnät:
- E10304
- RKWT 4-165
- EVC004 (uusi vaihtoehtoinen mallimerkintä)
- Ecomat 400 sarja
Lataa IFM E10304 4pin M12 A-koodattu kulmamallin naaras anturikaapelin tekninen datalehti
Lataa Harting teollisuusliitinten tekninen datalehti (tämä Harting liitinmalli löytyy täältä)
Lataa Harting M8/M12 pyöreiden anturiliitinten tekninen datalehti
Tämä on käytetty anturikaapeli joten muista valita kaapelin pituus tarjolla olevista pituuksista.
Liittimen nastajärjestys ja johdinvärit ovat peräisin valmistajan datalehdestä tai muutamasta meidän koemitatusta yksilöstä. Se on käyttäjän asia joko luottaa näihin tai mitata ne ennen kytkentää. Ollakseen varma ja rikkomatta mitään varotoimenpiteenä suosittelemme nastajärjestyksen testaamista ennen kytkentää.
