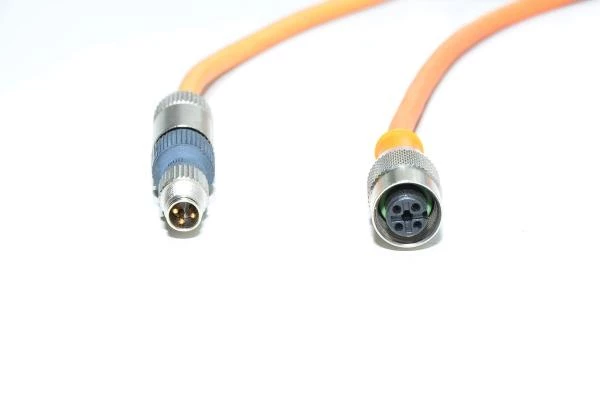

Anturikaapeli IFM E10303 jossa valettu muovinen suora A-koodattu suojaamaton 4-pin naaras M12 + Harting Harax M8-S 21 01 130 4061 3pin uros M8 anturiliittimet

Anturikaapeli jota voidaan käyttää laajassa valikoimassa antureita ja muita informaatiota kuljettavissa laitteissa. Anturikaapelit ovat yleisesti tärkeä osa teollisuusautomaatiota. Ilman niitä... No, mikään ei toimisi.

Anturikaapelin tekniset ominaisuudet:

• Liitin A puoli:
  • Valettu muovinen suora A-koodattu suojaamaton 4-pin naaras M12 anturiliitin
    • Liittimen materiaali:
      • Termoplastinen polyuretaani (TPU)
    • Mutterin materiaali:
      • Nikkelipäällystetty messinki
    • Kiristysmomentti:
      • 0.5Nm
    • Nastojen johdotus:
      • 1 = Ruskea
      • 2 = Valkoinen
      • 3 = Sininen
      • 4 = Musta
• Liitin B puoli:
  • M8 suora suojaamaton 3-pin anturiliitin, uros, muovi/metalli, Harting Harax M8-S 21 01 130 4061, veitsiliitäntä 4-5.1mm kaapeleille
  • Lisätietoja tästä liittimestä saa katsomalla verkkokaupastamme tätä kyseistä liitintä tai lataamalla sivun alalaidassa olevan datalehden.
  • Johdotus:
    • Hyvin todennäköisesti suora (liittimien välillä nastasta nastaan), mutta saattaa vaihdella yksilöiden välillä
• Max käyttöjännite:
  • 250VAC/300VDC
• Käyttölämpötila:
  • -25...90°C
• IP-luokitus:
  • IP67
• Kaapelin materiaali:
  • Polyuretaani (PUR) / Polyvinyylikloridi (PVC)
• Kaapelin johtimet:
  • 4x 0.25mm² (32x 0.1mm säiettä)
• Kaapelin ulkohalkaisija:
  • 5mm
• Kaapelin väri:
  • Oranssi
• Kaapelin mallimerkinnät:
  • E10303
  • EVC002 (uusi vaihtoehtoinen mallimerkintä)
  • Ecomat 400 sarja

Lataa IFM E10303 4pin M12 A-koodattu suora naaras anturikaapelin tekninen datalehti

Lataa Harting teollisuusliitinten tekninen datalehti (tämä Harting liitinmalli löytyy täältä)

Lataa Harting M8/M12 pyöreiden anturiliitinten tekninen datalehti

Tämä on käytetty anturikaapeli joten muista valita kaapelin pituus tarjolla olevista pituuksista.

Liittimen nastajärjestys ja johdinvärit ovat peräisin valmistajan datalehdestä tai muutamasta meidän koemitatusta yksilöstä. Se on käyttäjän asia joko luottaa näihin tai mitata ne ennen kytkentää. Ollakseen varma ja rikkomatta mitään varotoimenpiteenä suosittelemme nastajärjestyksen testaamista ennen kytkentää.
