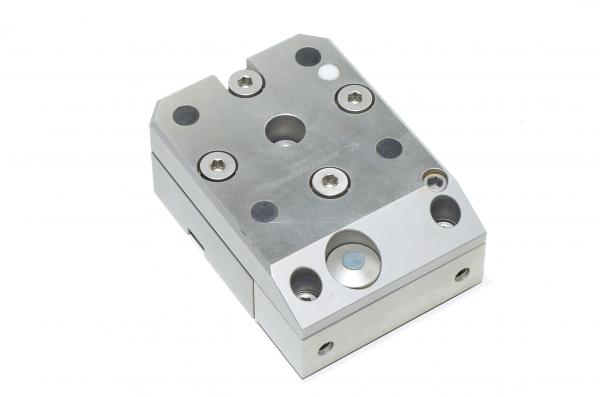

Hirschmann H4110M 3D-palletti käsikäyttöiselle kiinnitysyksikölle

Hirschmann kiinnitysjärjestelmä 4000 lanka EDM koneille. Tämä on osa Hirschmann palletointijärjestelmää 4000 (pallettien pidike järjestelmä). Palletti tai pidikejärjestelmää voidaan käyttää itsenäisenä järjestelmänä tai yhdistää se kisko tai kehikko järjestelmään. Kuvat joissa esiintyy muita laitteiston osia ovat täällä vain havainnollistamistarkoituksessa.

3D kelkan tiedot:

• Lisälaitteiden käsikäyttöiseen kiinnittämiseen H4000 ja H4300 käsikäyttöisiin kiinnittimiin.
• Toistettavuuden tarkkuus:
  • 0,002mm
• Max työkappaleen paino:
  • 30kg
• Kulman säätö:
  • +/-0.5° kaikilla kolmella akselilla
• Kaikkiin lanka EDM sovelluksiin:
  • Agie-Charmilles
  • Fanuc
  • Makino
  • Mitsubishi SODICK USW
