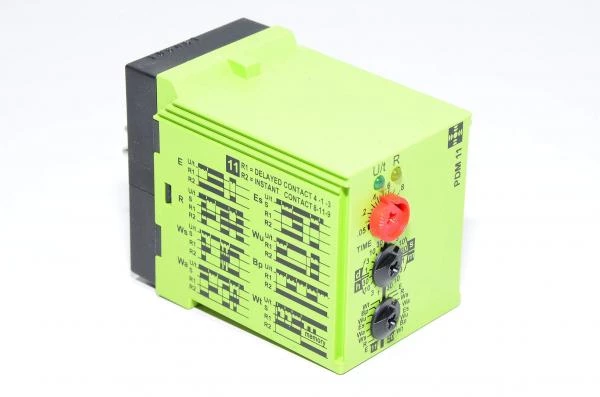

11-pin Sub-Magnal B11A pyöreäkantainen Tele PDM11 monitoimiajastinrele 24VAC/VDC, DPDT 8A 250V kärjet

Hyvin yksinkertainen, mutta käytännöllinen ajastinrele. Valitse kiertokytkimellä aikaskaala jossa haluat toimia ja sitten säädä potentiometrista sopiva kerroin. Toimintatapa valitaan kiertokytkimellä ja toimintatavastaan riippuen kytkennällisillä muutoksilla. Vilkaise teknistä datalehteä kytkentöjen suhteen.

Releen tekniset ominaisuudet:

• Kärkien tyyppi:
  • DPDT (2x vaihtokärki)
• Kärkien luokitus:
  • 250V
  • 8A
• Käyttöjännite:
  • 24VAC tai 24VDC
• Ajastimen säätöalue:
  • 50ms...30d
• Tilan osoitus:
  • 1x vihreä LED käyttöjännitteen/ajastimen osoitus
  • 1x keltainen LED releen toiminnan osoitus
• Pistokannan tyyppi:
  • IEC 60067 standardin sivun 67-II-18a mukainen
    • Kanta tunnetaan myös nimellä:
      • 11pin Sub-Magnal kanta
      • B11A
      • 11C20
      • Pyöreä 11pin relekanta / relepistoke

Lataa Tele PDM11 monitoimiajastinreleen tekninen datalehti

Lataa Tele ajastinreleiden toimintojen yleiskatsaus
