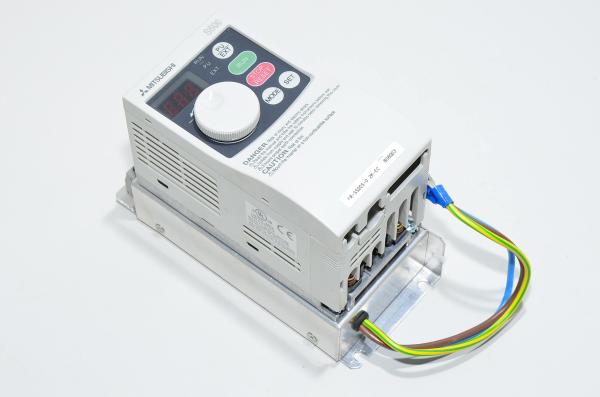

Mitsubishi FR-S520S-0.2K-EC taajuusmuuttaja, sisääntulo 200-240VAC 4A ulostulo 3~ 200-240VAC 1.4A 0.5-120Hz 200W

Mitsubishi FR-S520 yleiskäyttöinen taajuusmuuttaja on täysin koteloitu, turvallinen invertteri digitaalisella näytöllä ja helposti hallittavalla näppäimistöllä. Sen kompaktin koon ja tehokkaan toimivuuden lisäksi FR-S520 on varustettu usealla turvaominaisuudella parantamaan turvallisuutta ja lisäämään käytettävyyden helppoutta. Invertteri on varustettu ylivirtasammutuksella joka sammuttaa taajuusmuuntajan jos ulostulovirta saavuttaa 200% arvon. FR-S520 omaa myös palautuvan ylijännitesuojauksen ja moottorin ylikuormitussuojauksen. FR-S520 on myös varustettu useilla hälytyksillä varoittamaan käyttäjää muutoksista toiminnallisuudessa tai suorituskyvyssä. Kaikki kaikessa nämä ominaisuudet tekevät FR-S520:sta tehokkaan valinnan valittaessa yleiskäyttöistä taajuusmuuntajaa. Häiriöiden vaimennuksen helpottamiseksi iksiInvertteri on liitetty EMI/RFI suotimeen.

FR-S520S-0.2K-EC tuotekoodin selitys:

• S520S: yksivaiheinen 200V sarja
• 0.2K: Invertterin kapasiteetti kilowateissa
• EC: Eurooppalaiset speksit

Tekniset tiedot:

• Käyttöjännite (yksi vaihe):
  • 200...230VAC
• Max syöttövirta:
  • 4A
• Ulostulojännite (3-vaihe):
  • 200...240VAC (ei voi ylittää käyttöjännitettä)
• Ulostulotaajuus:
  • 0.5...120Hz
• Ohjaustapa:
  • Valittavissa pehmeä PWM ohjaus ja korkean kantoaallon PWM ohjaus, V/F ohjaus tai automaattinen väänmomentin maksimointi ohjaus.
• Max ulostulovirta:
  • 1.4A
• Nimellinen ulostuloteho:
  • 600W (kun käyttöjännite on 240VAC)
  • Tarkoitettu käytettäväksi max 200W moottoreiden kanssa
• Ylikuormitusvirran luokitus
  • 150% 60s
  • 200% 0.5s
• IP-luokitus:
  • IP20
• Asennus:
  • 2x 4,8mm reiät
  • 3x 5mm avoimella päädyllä varustetut urat
• Käyttölämpötila:
  • -10...50°C
• Liitynnät:
  • Ohjauksen syöttöliitynnät
  • Käyttösähkön syöttö (yksivaiheinen)
  • Moottorin ulostulo (3-vaihe)
  • NC ja NO kärjellinen hälytysulostulo
  • 12/24VDC NPN syöttö logiikalle (RUN/SE)
  • Virtatulo (2...20mA)
  • Analoginen taajuuden ohjaus (3-pin liityntä 1/2W 1kOhm jännitejakopotentiometrille)
  • Loisvirran kompensointisäätö (P1, +)
  • Analogi signaalin ulostulo (0...5VDC)
