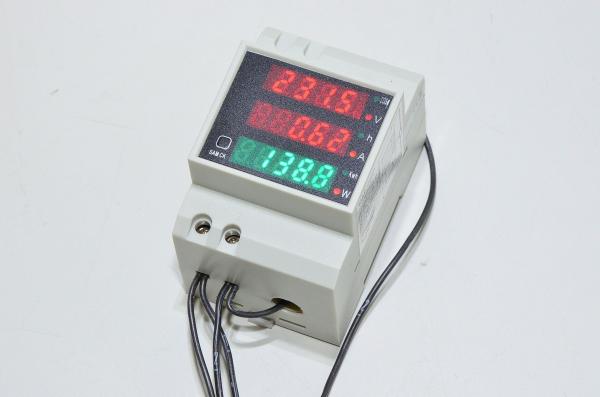

DIN kiskoasennettava digitaalinen monitoimimittari D52-2047, 80-300VAC, cos φ, kWh, W, käyttöaika, 0-100A epäsuora mittaus *uusi*

DIN kiskoasennettava digitaalinen jännitemittari ja virtamittari, jota voidaan käyttää teollisuuden tai kodin ympäristössä. Kytke vain kaksi johtoa kiinni seurattavaan jännitelähteeseen / sähkökaapista löytyvään haluttuun vaiheeseen (tai no oikeastaan siihen paikkaan jota haluta mitata tai valvoa) ja vie reiästä läpi kaapeli jonka virtaa haluat mitata ja olet valmis. Virtamittaus ei siis vaadi minkään kaapelin kuorimista tai kytkemistä mittariin vaan mittaus tapahtuu sisäisen virtamuuntajan avulla aivan kuten pihtivirtamittarissa. Lisänä perusjuttuihin tällä voi seurata tehon kulutusta, energian kulutusta ja tehokerrointa (cos φ). Esimerkiksi tämä lisämittainfo antaa sinulle kyvyn ennustaa tulevia huoltotarpeita, seuraamaan laitteen suorituskykyä tai vain valvomaan paljonko on syöttökuormaa. Mittarin käynnistyksen jälkeen sen sisäinen kello rupeaa tikittämään ja voit seurata paljonko energiaa on kulunut mittarin käynnissäoloaikana.

Mittarin tekniset tiedot:

• Käyttöjännitealue:
  • 80-300VAC
• Mittausalue:
  • Jännite:
    • Sama kuin käyttöjännite
  • Virta:
    • 0...100,0A (Epäsuora mittaus sisäisen virtamuuntajan avulla)
      • Alle 100A tarkkuus on 0,01A
      • Yli 100A tarkkuus vaihtuu automaattisesti 0,1A (ihmeellinen maininta käyttöohjeessa jos se kuitenkin sano mittarin kykenevän mittaamaan 0...100.0A)
  • Teho:
    • 0,0...30000W
  • Energia:
    • 0,000...9999kWh
  • cos φ:
    • 1,000...0.000
  • Käyttöaika:
    • 0,00...999,59h
• Min mitat asennusreiälle:
  • 54x45mm
• Min asennussyvyys:
  • 50mm
• Mittarin näyttöosan korkeus muusta rungosta:
  • 16mm
• Näytön tyyppi:
  • 1x punainen 4-numeroinen 7-segmentti LED näyttö 7x8mm kokoisilla numeraaleilla
  • 1x punainen 5-numeroinen 7-segmentti LED näyttö 7x8mm kokoisilla numeraaleilla
  • 1x vihreä 5-numeroinen 7-segmentti LED näyttö 7x8mm kokoisilla numeraaleilla
• Resoluutio:
  • 0.1V
  • 0.01A tai 0.1A
  • 0.1W
  • 0.1kWh
  • 0.001cos φ
  • 1min
• LED näytön väri:
  • Punainen:
    • Jännite (V)
    • Virta (A)
    • Tehokerroin (cos φ)
    • Käyttöaika (h)
  • Vihreä:
    • Käytetty energia (kWh)
    • Teho (W)
• Näytön toiminnan vaihtaminen:
  • Paina SAM CK nappia (mitähän vittua tämänkin lyhenteen on tarkoitus tarkoittaa):
    • Vihreän LED indikaattorivalon alaiset asiat:
      • Tehokerroin (cos φ)
      • Käyttöaika (h) (jää laitteen muistiin virtakatkon ajaksi)
      • Energian kulutus (kWh) (jää laitteen muistiin virtakatkon ajaksi)
    • Punaisen LED indikaattorivalon alaiset asiat:
      • Jännite (V)
      • Virta (A)
      • Teho (W)
    • Jos pidät nappia pohjassa yli 5s nollaa se mittariin taltioidun käyttöajan ja energiankulutuksen.
• Tarkkuus:
  • 1% (+/- 2 numeraali)
• Virkistystaajuus:
  • ~500ms
• Liitännät:
  • 2x ruuviriviliitintä käyttöjännitteelle ja mittausjännitteelle (mittaus tapahtuu siis käyttöjännitteestä)
  • 10,8mm reikä virtamittaukselle
• Kiinnitys:
  • DIN kisko

HUOM! Tämä mittari ei sovellu kanttiaallon tai korjatun siniaallon mittaukseen. Tämän kaltaista signaalia voi löytää useasta ajoneuvokäyttöisestä invertteristä, joistakin teollisuuden taajuusmuuttajista ja halpojen UPS järjestelmien ulostuloista. Ohjeen mukaan jos menet näitä signaaleja tällä mittarilla mittaamaan mittari hajoaa

Me annamme tälle laitteelle 1 vuoden takuun.
